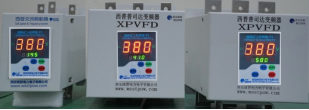

西普普司达绿色节能型变频器

第二代交交变频专利技术

    运行损耗只有PWM变频器的1/20

        唯一没有射频干扰及电磁噪音

        唯一可以工频旁路运行

                   唯一可节省流动电费+基本电费

                                  兼有节省电费与安全生产的变频器

产品简介

西安西普公司积累40年变频技术匠心打造获国家20余项专利，以交交变频创新技术开发出新型绿色节能变频器上市；普司达彻底摒弃传统三高PWM交直交变频技术，实现零谐波、零射频、零噪音污染，超低运行损耗（低压0.25%-高压0.01%），替代PWM变频器节能效果提升低压15%-高压25%。

替代PWM变频器用户每月可节省电费40%以上，唯一进线变压器可申请降容特色，电气总成本减半，不再有谐波污染、电磁干扰、电磁噪音等电网环境污染问题，让用户享受到绿色环保高效节能安全生产新境界。

普司达包括风机水泵型递减转矩特性-P、通用型恒转矩特性-G、智能电机节电器带轻载节能技术-J三种系列，包括单相、低压、中高压等级齐全，功率范围0.1 ~ 60 kkW。

智能电机节电控制器-J带有轻载节能EOC控制技术，控制电机运行在最高效率以及最佳功率因数，对于低负载率、电网电压偏高、功率因数较低均有5-20%节电效果。

普司达具有绿色环保高效节能变频调速特性，如果详细考虑负载特性以及运行工况合理选择系列及节电控制技术可以节约巨额电费，因为普司达不是传统PWM变频器也不是传统有段交交变频技术而是具有绿色节能特性的第二代变频器。

中高压电机使用PWM多电平变频器的运行损耗约25%（因为增加移相变压器10%最低损耗-开关柜要使用空调冷却）能够起到的节能效果相当有限而且产品故障率高谐波严重，选用普司达（运行损耗只有0.05%），加上没有电网污染问题且可工频旁路运行，普司达替代多电平变频器节电效益惊人。

西普获评“中国电机软起动器领头羊”，总工程师戴政耀被誉为“中国变频器之母”；普司达绿色节能变频器将成为变频器领域新标杆。

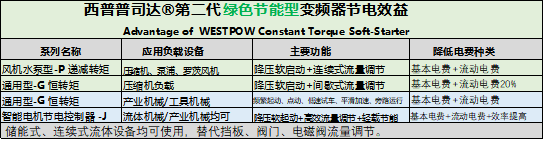

产品种类与应用效果

告别PWM变频器三高困境，西普普司达绿色变频器开启流体机械节能新纪元‌

传统PWM多电平变频器在流体机械应用中暴露出三大痛点：高污染（谐波污染引发电网拉闸限电）、高损耗（能耗损失达25%）、高成本（维护费用激增）。

连续式流量调节节电效果差，产品可靠性低导致故障频发，无线电干扰威胁整厂安全生产，电机绝缘劣化加速设备老化。

西普普司达绿色节能型变频器‌以创新技术破局：

高效率：运行损耗只有PWM变频器的1/20（约0.25%）

工频旁路：在50HZ工频时可以旁路运行，无损耗、无污染、无谐波

双效节能‌：在PWM基础上再降15%流动电费+25%基本电费

环保零污染‌：消除电网谐波与射频干扰，电磁噪音近乎为零

安全生产‌：提高系统可靠性，杜绝电网谐波及射频干扰自动化系统

低成本高可靠性：系统简易，技术成熟、高可靠性，平均寿命十年以上

第二代与传统PWM变频器比较

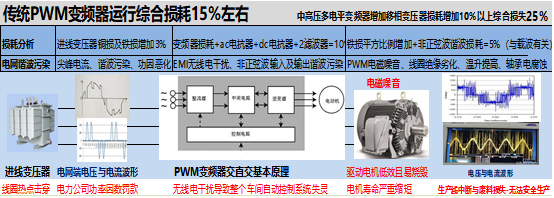

PWM变频器-50HZ输出 三高（高污染、高损耗、高成本费用）

1. PWM变频器存在的三高原因在于交直交PWM先天不良技术原理，污染源只能抑制无法避免。抑制效果越好损耗越大成本越高而且产品故障率越高。

2. PWM变频器主要运行损耗：电抗器（5%）、滤波器（2%）、本体（5%）、驱动电机（5-10%）。

3. 输入端为全压整流电容平滑导致尖峰电流巨大谐波污染，功率因数恶化主要原因。传统钳表只能测试有效值，无法感测尖峰电流导致被错误认为输入电流较小。

4. IGBT切割主回路电压导致射频干扰现象（无线电干扰-EMI），整个车间自动化系统均会受到波及，客户只能忍受停产损失再加大EMC能力，停产及废料损失最为严重。

5. PWM输出端产生谐波导致电机电磁噪音；输出电缆线电感产生尖峰电压超过绝缘耐压，导致电机线圈频繁绝缘击穿烧毁现象；特别是潮湿环境、电缆线较长、载波频率较高。

6. 变频器谐波会在电网内乱窜，导致整个车间其他电气设备共振烧毁，特别是进相电容器，由于没有明显证据证明是PWM变频器引起客户只能默默忍受损失。

7. 中高压PWM变频器必须使用移相变压器，其损耗在额定功率运行最小，效率最高只有90%。

8. 变频器是电气设备最大干扰源，严重影响安全生产。

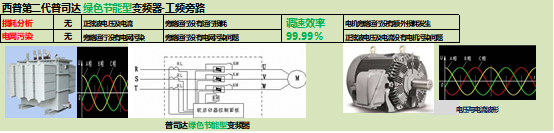

西普普司达绿色节能型变频器原理-50HZ输出

1. 普司达绿色节能型变频器运行损耗低压只有0.25%（PWM低压为15%），高压10kV的运行损耗只有0.06%（PWM中高压为25%）。

2. 交交技术没有整流平波回路，就没有尖峰电流产生的电网谐波污染问题。

3. 没有载波频率不使用IGBT就没有射频无线电干扰与电机尖峰电压污染问题。

4. 普司达运行在50HZ工频时可选工频旁路运行（旁路型机型），无谐波、无损耗、无污染。

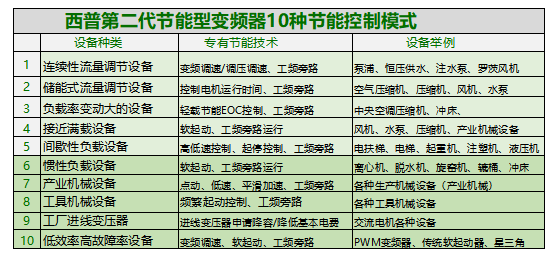

5. 普司达变频器专有十种节能控制技术面对不同负载特性不同工况节能控制技术。

创新节能模式

普司达变频器针对不同负载以及不同工况提出不同节能技巧，解决百年沉疴大马拉小车低效率问题，用户节能改造节省巨额电费不再遥不可及。

替代PWM变频器可节省15%以上流动电费以及25%基本电费。

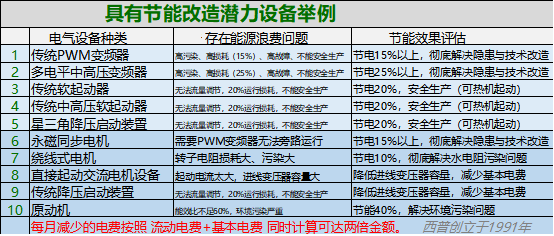

节能改造 & 技术改造设备

传统PWM变频器无法工频旁路运行，低压有15%中高压有25%运行损耗。普司达替代PWM变频器可以节省15-25%流动电费以及25-35%基本电费，节省电费效果惊人。

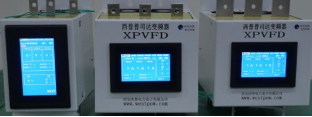

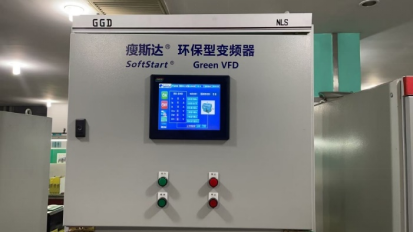

人机界面 触摸屏-标配

瘦斯达变频式软起动器一般应用不需要设定参数，AI智能参数自适应调整技术

触摸屏人机界面                     电流/电压显示屏-简易型

西普触摸屏-现代化工程师理想的人机界面尺寸：4.3“、7” & 9.7”

接线图

低压简易型                         低压标准

中高压电磁隔离型          中高压光纤隔离型-选件

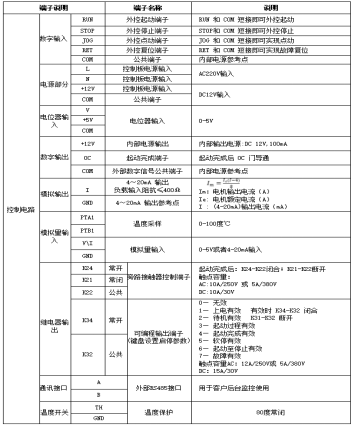

接线端子说明

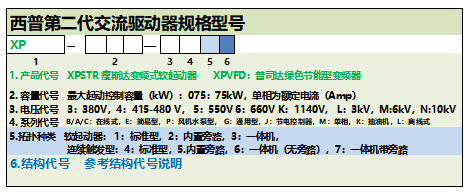

规格型号

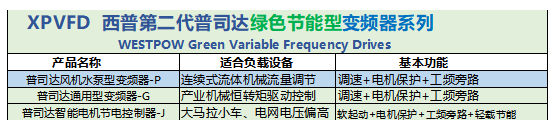

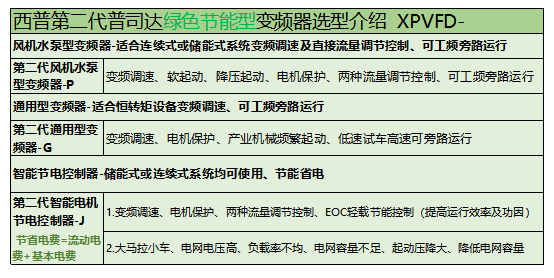

1. 产品种类

西普普司达绿色节能型变频器-XPVFD

世界最大容量低压变频器？

低压380V/1,200kW-660V/2,000kW普司达绿色节能型变频器

可能是世界上最大容量的低压变频器

采用交交变频技术可工频旁路运行，变频调速运行损耗功率0.25%（PWM为15%）

2. 系列代号

轻载节能/EOC：Energy Optimization Control 最高效率控制技术

3. 电压代号：

电压  380V  415-480V 550V 660V 1140V 3kV 4.5kV 10kV

代号    3       4      5    6      K   L    M   N

4. 容量代号（不同电压请选相对代号）

5. 拓扑种类

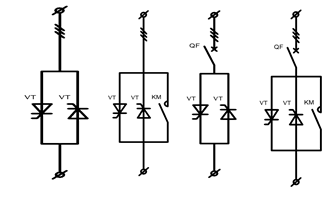

低压拓扑示意图

拓扑-4            拓扑-5         拓扑-6/7

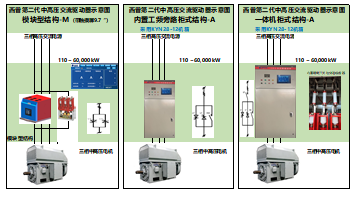

中高压示拓扑意图

拓扑-4           拓扑-5         拓扑-6/7

推荐选择一体机或内置旁路的理由：

1. 汇流排成本（铜排成本）。

2. 工频旁路接触器可靠性，普司达采用密闭型直流接触器。

3. 开关柜体积重量成本及运输费用；一体机体积缩小80%体积重量。

4. 人工成本，一体机不需增加配线成本以及现场调试费用。

5. 售后服务成本，触摸屏故障诊断系统，不需要派人现场解

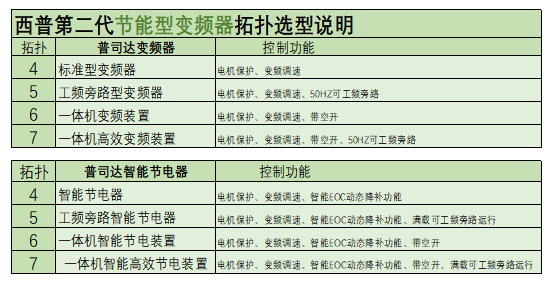

变频器拓扑  4      5      6      7

                标准型    旁路型      一体机    一体机高效型

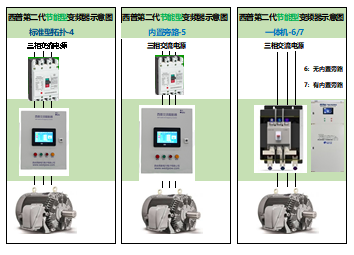

内部结构示意图

标准型拓扑-4           工频旁路型拓扑-5         一体机拓扑-6/7

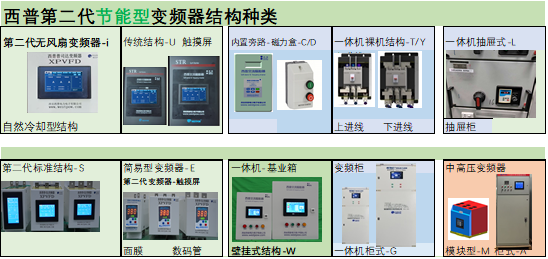

6. 结构代号

尺寸请参考结构种类尺寸规定，如有变更按照最新设计为准，设计前请与制造厂确认。

模块型结构变频器-M     带工频旁路柜式-G   KYN28-12一体机-T

7. 简易型结构(380V)

 0.75 ~ 15 kW     11 ~ 75 kW       93 ~ 160 kW（变频与内置旁路）

西普第二代绿色节能变频器-简易系列，适合轻载通用机械变频调速控制

8. 标准规范

9 中高压电流容量

10 选型技巧

1. 请按照负载特性选型，流体机械递减转矩请选风机水泵型-P，产业机械恒转矩与压缩机负载请选择恒转矩通用型-G，节能改造可选智能电机节电器-J。

2. 采用绿色节能交交变频专利技术，25HZ以下交交变频调速技术以上采用调压调速技术。 没有射频污染也没有电磁噪音，有轻微电网谐波（与转速成反比），工频旁路运行则无。

3. 连续式流量调节包括：风机、泵浦等流体负载为平方递减转矩特性，可选普司达风机水泵型-P可替代电磁阀作流量调节直接控制，储能式间歇式流量调节可选瘦斯达。

4. 产业机械包括：生产机械、工具机械等恒转矩特性负载，请选择通用型变频器-G；频繁点动、低速试车/下料转速可调（1-25HZ）、平滑稳定加速，额定转速可工频旁路或调速运行。

5. 连续式流量调节设备节能改造、负载率较低（大马拉小车）、电网电压偏高场合请选择普司达电机节电控制器-J，具有EOC轻载节能控制技术也就是动态降补功能。

6. 轻载设备简单软起动控制可选简易型-E系列变频器，功能简单、成本较大众化。

7. 重载请加大1-2号容量选型，包括惯性、摩擦性负载、频繁起动，破碎机、挖掘机、钻井机械、注塑机节能改造等；注意泵浦有杂物时（例如：泥沙）属于重载起动。

8. 每一系列都有三种拓扑可选：标准型-1、内置旁路-2与一体机-3；新上项目建议选择内置旁路或一体机，开关柜体积重量降低80%，整套电气成本最低可靠性更高；节能改造或技术改造可选改造型以便使用原来旧有主接触器。

9. 一般用户不需要参数设定，AI人工智能参数自适应调节技术，接线完成后可直接使用。

10. 机械配套厂或轻工机械经销商推荐磁力盒或壁挂式成套装置；共有两种拓扑：二合一（内置旁路）及三合一（一体机或壁挂式），用户购买后可由电工专业人员接线直接使用。二合一内部无隔离开关，三合一主回路内部带隔离开关及快速熔断器可选空开。一体机结构包括各种GGD柜及壁挂式可选。

11. 除了简易型、塑壳、传统结构使用数码管键盘外均标配触摸屏人机界面。

12. 无法确认选型可与经销商或制造厂联系，直接加入微信询问。

13. 本产品为专利技术，与传统产品不同内容，请勿指定操作或器件供应商。

14. 产品电压等级包括单相、三相低压、三相中高压，容量范围0.1~60 kkW。

15. 普司达变频器不存在PWM变频器的三高问题（高污染、高损耗、高成本费用）。

16. 普司达可大幅度降低基本电费；PWM变频器不能降低进线变压器容量，因为谐波大，尖峰电流严重影响变压器温升效率与正常寿命。
